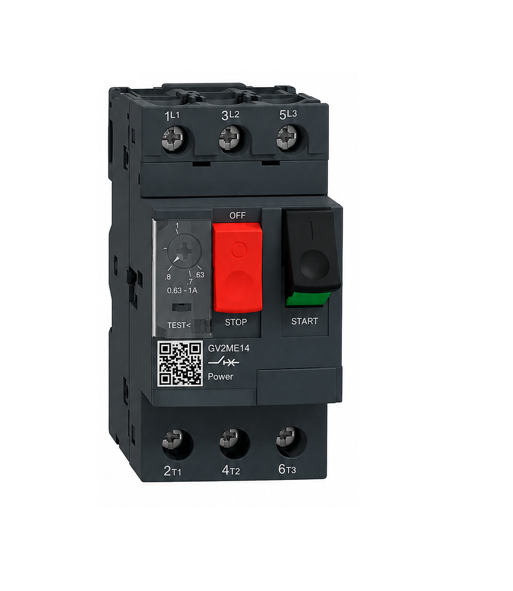

Disjuntor Motor 6A – 10A

Disjuntor de circuito de motor operado por pulso para circuitos de proteção do motor por desconexão térmica (ajustável) ou curto-circuito (magnético).

Possibilidade de instalação de contatos auxiliares frontais e laterais.
Alta capacidade de corte.

A instalação de um disjuntor motor no circuito de potência de um motor elétrico, tanto trifásicos quanto monofásicos, permite evitar avarias no motor por sobrecarga, em motores trifásicos, também permite evitar a quebra do motor elétrico devido à perda de uma fase, impedindo que o motor funcione em duas fases.

Tipos de proteção:

• Curtos-circuitos (Magnético).
• Sobrecarga (Térmica).
• Falha de fase.

Características:

• Referência: GV2ME14
• Tensão máxima de operação (Ue): 690 V 50/60Hz.
• Faixa de ajuste (proteção térmica): 6 a 10 A.
• Intensidade do gatilho magnético: 33.5A.
• Tipo de tiro: Térmico e magnético.
• Corte de energia (UTI): 100kA.
• Potência do motor: 0,75kW a 400Vac.
• Polos: 3.
• Frequência: 50/60 Hz.
• Categoria de uso: AC-3 de acordo com a IEC 60947-1. Categoria A de acordo com a IEC 60947-2
• Drive: Por botões de pressão.
• Fixação: trilho DIN.
• Grau de proteção: IP-20 IK-04.
• Marcação CE.
• De acordo com a IEC 60947-2, 60947-4-1
